Drainagen

RF Schutz- und Dränmatte FKD10

Für ein perfektes Regenwassermanagement

Drainagen leiten überschüssiges Wasser ab, speichern Wasser temporär für Trockenzeiten, belüften Wurzeln und schützen die Dachkonstruktion. Die Drainage sollte so gewählt werden, dass ein Rückstau in Substrat oder Tragschicht verhindert wird. Sie sichern so die Funktionalität und Langlebigkeit des Daches.

Die RF Schutz- und Dränmatte FKD10 ist perfekt als…

Schutzlage gegen mechanische Beanspruchung bei vorwiegend fußläufig genutzten Verkehrsdächern oder aufgehenden Bauteilen und Fassaden
Flächige Drainage auf Flachdächern mit mind. 1 % Gefälle bei hoher Belastung z.B. durch Tragschichten und Fundamente
Kombination mit einer Gleitlage RF Trenn-und Gleitlage TGF 0,2 für einen dauerhaft funktionsfähigen Unterbau aus Schutz-, Drän- und Filterlage bei Flachdächern

Technische Details und Downloads

RF Schutz- und Dränmatte FKD 10

System-Besonderheiten

Downloads

Produkt-Besonderheiten

Kombination von Drainage- und Filterlage in einem Produkt
Druckfest bis ca. 400 kN/m²
Nicht direkt befahrbar
Verrottungsfest
Recycelbar

Material	HDPE-Recycling-Regenerat (Noppenbahn) PP (Vlies)
Gewicht	750 g/m²
Nenndicke	10 mm
Max. Druckfestigkeit	ca. 400 kN/m² (=40 t/m²) bei 18 % Stauchung (nach DIN EN ISO 25619-2) ca.185kN/m² bei 10% Stauchung
Durchflussmenge Filtervlies	75 l/m²/s
Wasserableitvermögen (DIN EN ISO 12958) bei σ=20 kPa	mit oberseitiger Filtervliesauflage: i= 0,02 (=2 % Gefälle): 0,45 l/(ms) i= 0,05 (=5 % Gefälle): 0,71l/(ms)

Nützliche Downloads

Datenblatt

Fragen zum Produkt?

Angebot anfragen

Produkt-Besonderheiten

Kombination von Drainage- und Filterlage in einem Produkt
Druckfest bis ca. 400 kN/m²
Nicht direkt befahrbar
Verrottungsfest
Recycelbar

Material	HDPE-Recycling-Regenerat (Noppenbahn) PP (Vlies)
Gewicht	750 g/m²
Nenndicke	10 mm
Max. Druckfestigkeit	ca. 400 kN/m² (=40 t/m²) bei 18 % Stauchung (nach DIN EN ISO 25619-2) ca.185kN/m² bei 10% Stauchung
Durchflussmenge Filtervlies	75 l/m²/s
Wasserableitvermögen (DIN EN ISO 12958) bei σ=20 kPa	mit oberseitiger Filtervliesauflage: i= 0,02 (=2 % Gefälle): 0,45 l/(ms) i= 0,05 (=5 % Gefälle): 0,71l/(ms)

Nützliche Downloads

Datenblatt

Fragen zum Produkt?

Angebot anfragen

RF Schutz- und Dränmatte FKD 10

System-Besonderheiten

Produkt-Besonderheiten

Kombination von Drainage- und Filterlage in einem Produkt
Druckfest bis ca. 400 kN/m²
Nicht direkt befahrbar
Verrottungsfest
Recycelbar

Material	HDPE-Recycling-Regenerat (Noppenbahn) PP (Vlies)
Gewicht	750 g/m²
Nenndicke	10 mm
Max. Druckfestigkeit	ca. 400 kN/m² (=40 t/m²) bei 18 % Stauchung (nach DIN EN ISO 25619-2) ca.185kN/m² bei 10% Stauchung
Durchflussmenge Filtervlies	75 l/m²/s
Wasserableitvermögen (DIN EN ISO 12958) bei σ=20 kPa	mit oberseitiger Filtervliesauflage: i= 0,02 (=2 % Gefälle): 0,45 l/(ms) i= 0,05 (=5 % Gefälle): 0,71l/(ms)

Downloads

Nützliche Downloads

Datenblatt

Fragen zum Produkt?

Angebot anfragen

<< Zurück zur Übersicht

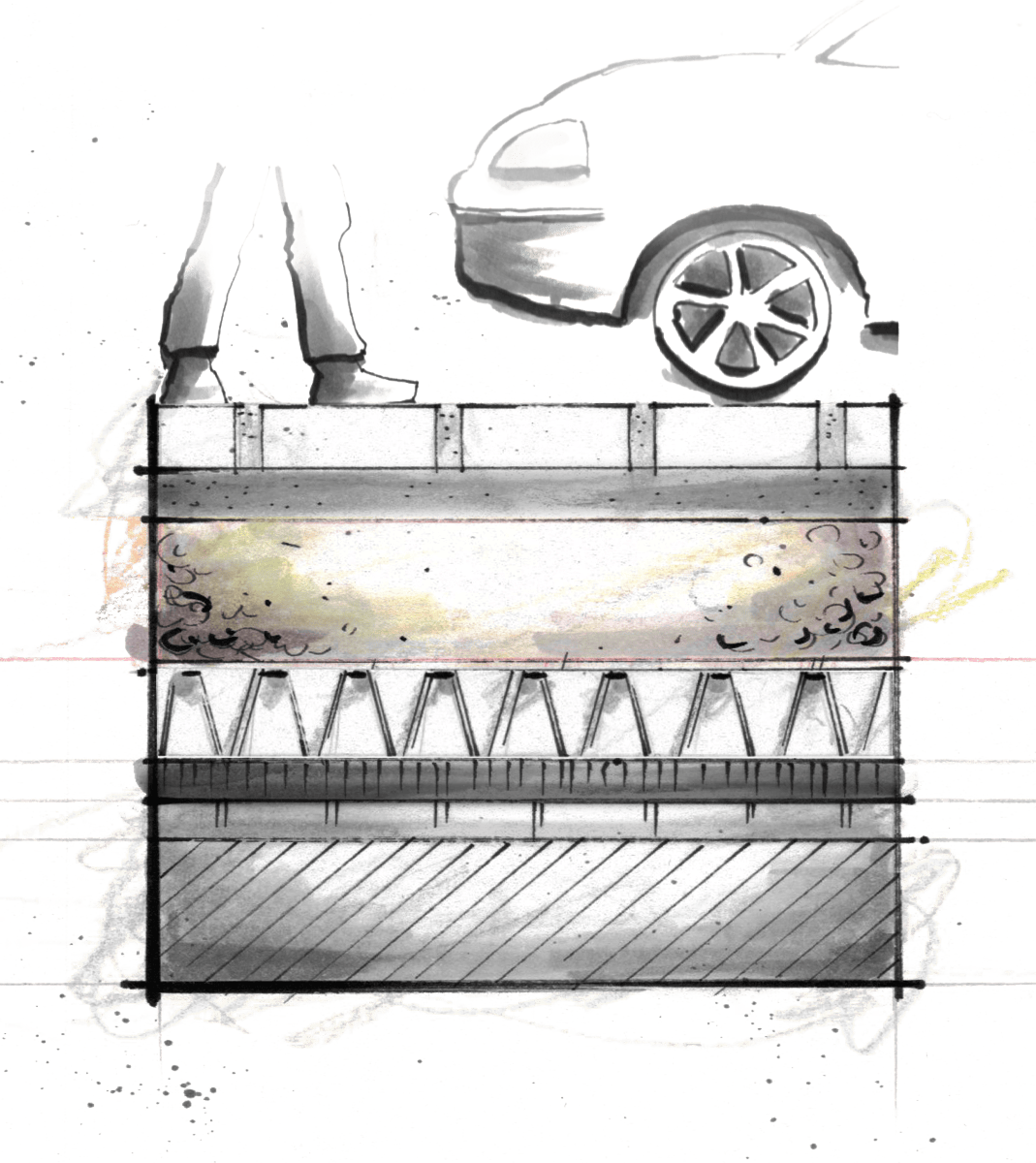

Der ideale Mix - die Systemkombination

Verkehrsdach

Schottertragschicht 0/22-0/32-0/45 mindestens 100/150 mm

RF Trenn- und Gleitfolie TGF 0,2/SGL 500

Pflaster oder Platten

gem. den Anforderungen

Geeignetes Bettungsmaterial

z.B. Splitt mit einer Körnung von 2/5 mm in einer Schichtstärke von 3 – 5 cm

Schottertragschicht 0/22-0/32-0/45 mindestens 100/150 mm

z.B. 0/22-0/32-0/45 mindestens 100/150 mm je nach Belastungsklasse und auftretender Punktlast

RF Schutz- und Dränmatte FKD 10/FKD 12

bei fußläufig genutzten Bereichen mit FKD10; bei befahrenen Bereichen empfehlen wir FKD12

RF Trenn- und Gleitfolie TGF 0,2/SGL 500

mindestens eine Gleitlage in Kombination mit FKD10 oder FKD12

Wurzelfeste Dachabdichtung

Voraussetzung

Geeignete Dachkonstruktion

eine frühzeitige Abstimmung mit dem Statiker zu Nutz- und Dauerlasten ist erforderlich

Pflaster oder Platten

gem. den Anforderungen

Geeignetes Bettungsmaterial

z.B. Splitt mit einer Körnung von 2/5 mm in einer Schichtstärke von 3 – 5 cm

Schottertragschicht 0/22-0/32-0/45 mindestens 100/150 mm

z.B. 0/22-0/32-0/45 mindestens 100/150 mm je nach Belastungsklasse und auftretender Punktlast

RF Schutz- und Dränmatte FKD 10/FKD 12

bei fußläufig genutzten Bereichen mit FKD10; bei befahrenen Bereichen empfehlen wir FKD12

RF Trenn- und Gleitfolie TGF 0,2/SGL 500

mindestens eine Gleitlage in Kombination mit FKD10 oder FKD12

Wurzelfeste Dachabdichtung

Voraussetzung

Geeignete Dachkonstruktion

eine frühzeitige Abstimmung mit dem Statiker zu Nutz- und Dauerlasten ist erforderlich

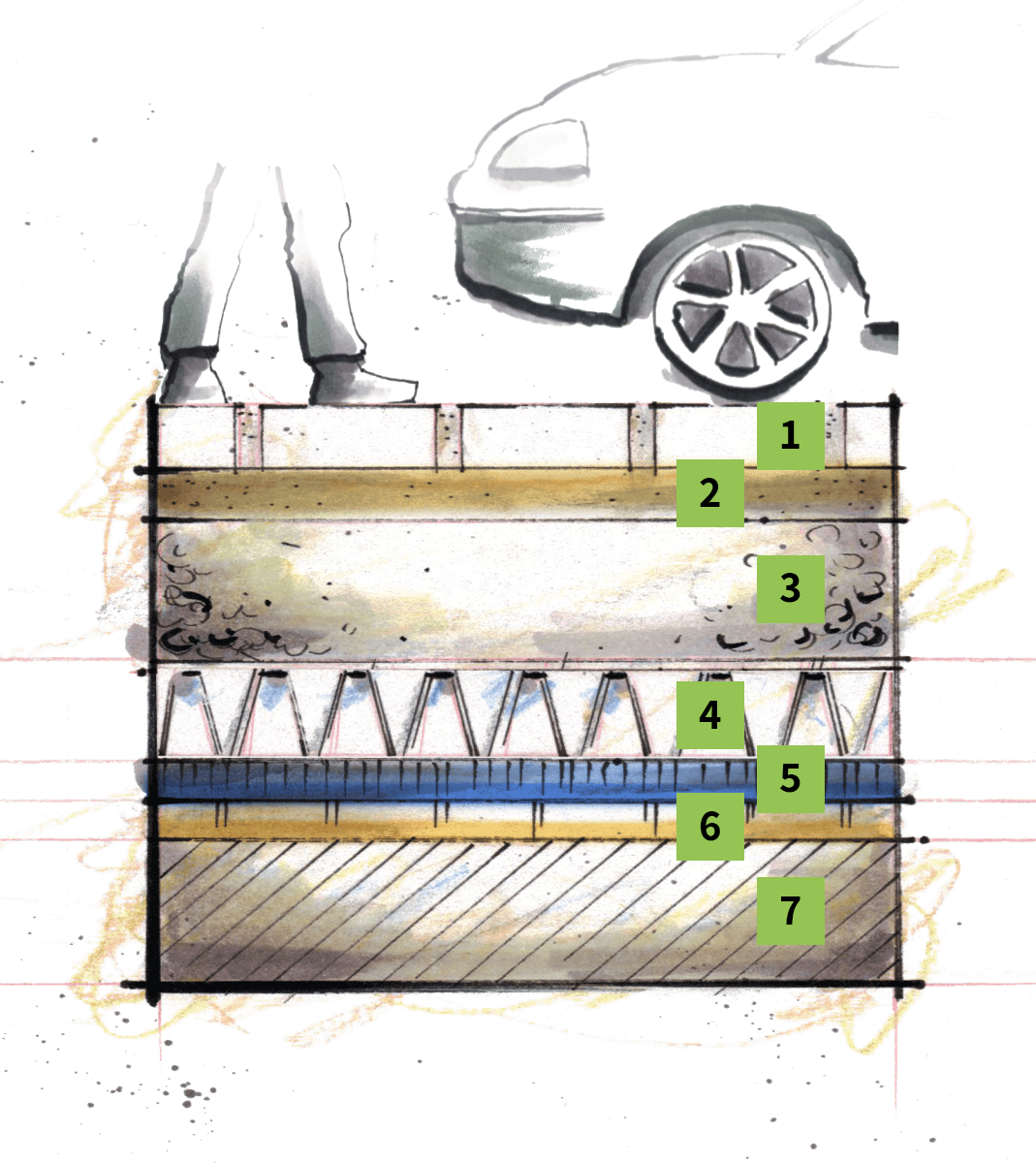

Verkehrsdach

Schichtaufbau

Pflaster oder Platten

Geeignetes Bettungsmaterial

Schottertragschicht 0/22-0/32-0/45 mindestens 100/150 mm

RF Schutz- und Dränmatte FKD 10/FKD 12

RF Trenn- und Gleitfolie TGF 0,2/SGL 500

Wurzelfeste Dachabdichtung

Geeignete Dachkonstruktion

Fragen zur Verwendung von Dränagen unter befahrenen Wegen?

Wir unterstützen dich gerne

Verkehrsdächer, egal ob befahren oder fußläufig begehbar, benötigen einen besonderen Unterbau, der den hohen Lasten standhält und überschüssiges Regenwasser zuverlässig ableitet. Spezielle Drainagematten kombinieren Filter,- Drän und Schutzfunktion. Du bist dir unsicher, ob es das richtige Produkt für dein Projekt ist?
